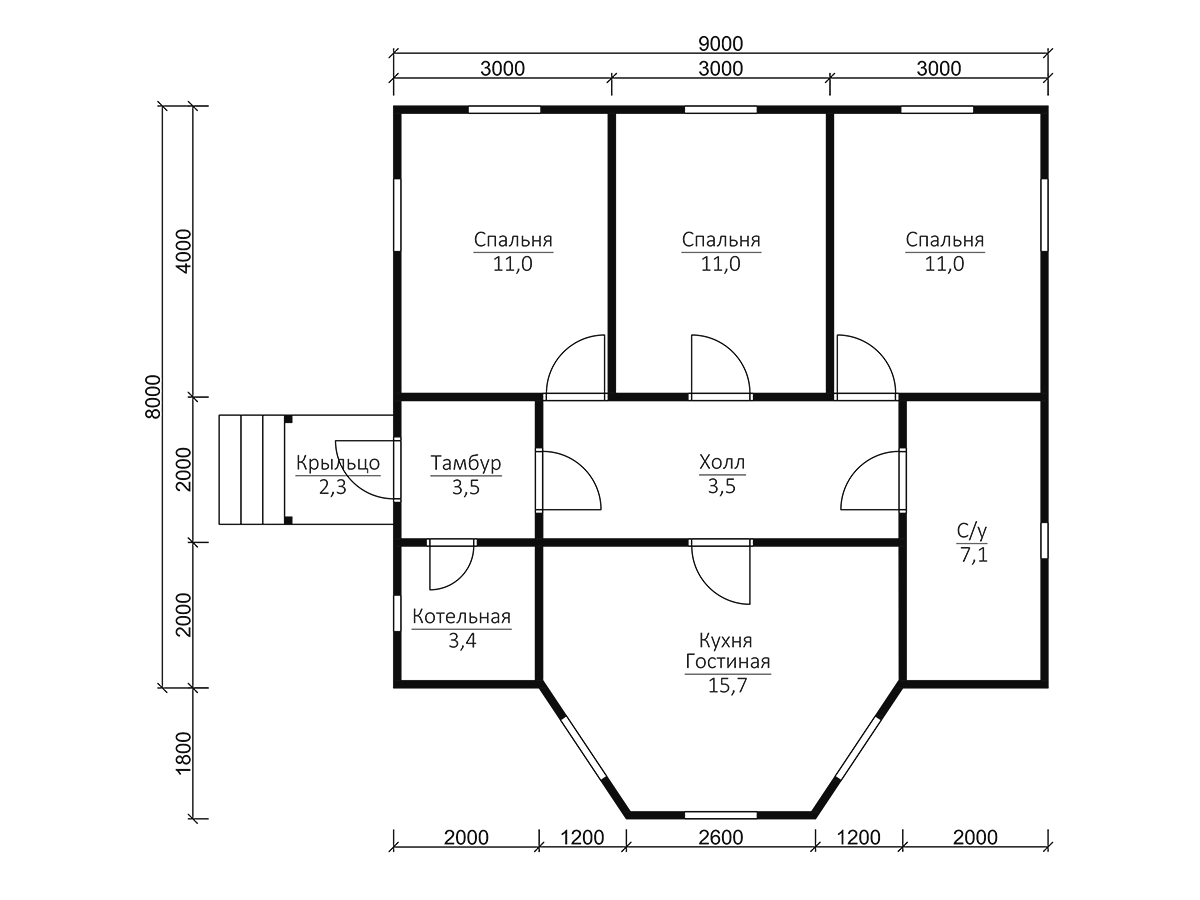

№52. Одноэтажный каркасный дом 8х9

В настоящем разделе представлен анализ объёмно-планировочных и конструктивных решений, реализованных в проекте каркасно-щитового дома №52, характеризующегося габаритными размерами 8х9 метров и наличием эркера. Рассматриваемый объект позиционируется для возведения в условиях г. Тамбова, что накладывает специфические требования к теплотехническим характеристикам ограждающих конструкций и несущей способности оснований, регламентированным действующими нормативными документами. Материал структурирован как фрагмент научно-практического руководства, освещающего аспекты от выбора типа фундамента до финишной отделки фасадов, с акцентом на нормативно-правовую базу Российской Федерации.

Конструктивные особенности фундамента и цокольного перекрытия для каркасного дома с эркером

Выбор типа фундаментного основания для малоэтажных жилых зданий, в частности для каркасно-щитового домика, должен базироваться на результатах инженерно-геологических изысканий в соответствии с требованиями СП 22.13330 «Основания зданий и сооружений». Для облегчённых конструкций, к которым относятся каркасники, оптимальным решением часто становятся фундаменты мелкого заложения или свайные конструкции, позволяющие минимизировать объёмы земляных работ и снизить сметную стоимость строительства. При устройстве фундаментов под каркасный дом №52 в Тамбове необходимо учитывать расчётную глубину промерзания грунта, чтобы исключить воздействие сил морозного пучения, что особенно актуально для пучинистых грунтов, распространённых в данном регионе.

В проекте рассматриваемого дома с эркером целесообразно применение винтовых свай или буронабивных конструкций с обязательным выполнением антикоррозийной обработки металлических элементов. Данное решение позволяет обеспечить надёжную опору для несущих стен и эркерной части, передавая нагрузку на нижележащие, не склонные к пучению слои грунта. Устройство ростверка, как правило, из металлопроката или монолитного железобетона, должно быть рассчитано на совместную работу со сваями, что регламентируется положениями о пространственной жёсткости каркасного здания. Заказать качественный монтаж такого фундамента можно только у специализированной бригады плотников, имеющей опыт работы с технологией погружения свай.

Цокольное перекрытие в каркасно-щитовой конструкции требует особого внимания к паро- и теплоизоляции. Согласно СП 50.13330 «Тепловая защита зданий», приведённое сопротивление теплопередаче перекрытия над неотапливаемым подпольем должно соответствовать нормативным значениям для климатических условий Тамбовской области. В конструкции перекрытия следует предусмотреть слой эффективного утеплителя (например, плит из каменной ваты), защищённый со стороны грунта ветрозащитной мембраной, а со стороны помещений — пароизоляцией, чтобы предотвратить накопление влаги в толще пирога. Необходимо обеспечить вентиляцию подпольного пространства через продухи в цоколе, что является обязательным условием для предотвращения гниения деревянных элементов перекрытия.

Особое внимание при разработке чертежей фундамента уделяется узлам примыкания под эркером. Выступающая часть здания создаёт локальные нагрузки на основание, поэтому для исключения неравномерных осадок, способных привести к перекосам оконных блоков и дверных проёмов, под эркерами, как правило, монтируется отдельный свайный куст или усиливается ростверк. Данные проектные решения, направленные на обеспечение геометрической неизменяемости всего каркасника, проходят проверку расчётом по деформациям и несущей способности в соответствии с приложениями к СП 22.13330.

Специфика несущего остова и стеновых ограждений каркасного дома из профилированного бруса

Несущий оост представляет собой пространственную систему, состоящую из деревянных стоек, балок перекрытий и стропильной системы. Все пиломатериалы, применяемые при возведении каркасника, должны соответствовать требованиям ГОСТ 8486 по сортности и влажности, а также ГОСТ 24454, регламентирующему сортамент. Для обеспечения долговечности конструкции в соответствии с СП 64.13330 «Деревянные конструкции» все ответственные элементы (стойки, ригели, балки) подлежат обязательной биозащитной и огнезащитной обработке. Сборка каркаса осуществляется строго по проектной документации, с выверкой вертикальности и горизонтальности на каждом этапе, чтобы избежать появления напряжений в узлах соединения.

Стеновое заполнение выполняется по каркасно-щитовой технологии, что подразумевает использование готовых щитов (домокомплектов), изготовленных в заводских условиях. Применение клеёного или профилированного бруса для внешней обшивки каркаса позволяет придать зданию эстетичный внешний вид без необходимости дополнительной фасадной отделки. Угловые соединения бруса и примыкания внутренних перегородок к наружным стенам должны быть выполнены таким образом, чтобы исключить образование мостиков холода. В проекте дома с эркером особую сложность представляет собой узел сопряжения стен под углом, который решается с помощью специальных врубок, обеспечивающих герметичность и ветрозащиту в соответствии с указаниями СП 55.13330 «Дома жилые одноквартирные».

Утепление стенового пирога осуществляется в соответствии с теплотехническим расчётом. Как правило, для каркасников, предназначенных для круглогодичного проживания, толщина утеплителя (например, базальтовых плит) в конструкции стены может достигать 150-200 мм. Эффективность принятых решений подтверждается расчётом по СП 50.13330, где учитываются климатические параметры для г. Тамбова. Слой утеплителя с внутренней стороны защищается пароизоляционной плёнкой, предотвращающей диффузию водяного пара из помещения в толщу стены. С наружной стороны предусматривается гидроветрозащитная мембрана, выводящая возможную влагу и защищающая утеплитель от выдувания, что продлевает срок службы всего каркасника до капитального ремонта.

При монтаже эркера важно обеспечить жёсткость его каркаса, так как он является консольной частью здания. Угловые стойки эркера усиливаются, а верхняя обвязка проектируется с учётом передачи нагрузки от стропильной системы и кровли над эркером. Проект дома предусматривает детальную проработку всех узлов, включая места примыкания кровли к стенам, с использованием металлических зубчатых пластин или нагелей для соединения элементов стропильной системы, что гарантирует пространственную неизменяемость и надёжность постройки под воздействием ветровых нагрузок, регламентированных СП 20.13330 «Нагрузки и воздействия».

Инженерное обеспечение и теплотехническая эффективность ограждающих конструкций

Обеспечение нормативных параметров микроклимата в каркасном доме невозможно без комплексного подхода к устройству всех ограждающих конструкций. Помимо стен, особого внимания требуют кровля и полы. Чердачное перекрытие или кровельный пирог в случае мансардного этажа должны иметь слой утепления, толщина которого может превышать утепление стен, так как тёплый воздух стремится вверх, и потери через крышу максимальны. Применение современных теплоизоляционных материалов и соблюдение технологии их укладки позволяют отнести дом к категории энергоэффективных, снижая эксплуатационные затраты на отопление. Планировки дома должны предусматривать технические помещения для размещения инженерного оборудования.

Особое внимание при проектировании уделяется пароизоляции и воздухонепроницаемости. Даже небольшие щели и негерметичности в пароизоляционном слое могут привести к увлажнению утеплителя и, как следствие, к резкому снижению его термического сопротивления. Согласно требованиям СП 50.13330, контроль качества пароизоляционного слоя является обязательным этапом скрытых работ. Применяемые в домокомплектах материалы и плёнки должны иметь соответствующие сертификаты и технические свидетельства, подтверждающие их пригодность для применения в жилищном строительстве. Установка современных оконных систем с многокамерными стеклопакетами в проёмы эркера также вносит существенный вклад в теплозащиту здания.

Проект дома с эркером включает также решения по организации вентиляции. Для деревянных домов, особенно каркасных, естественный воздухообмен через ограждающие конструкции затруднён из-за применения пароизоляции, поэтому требуется устройство приточной или вытяжной вентиляции. Наличие эркера с большим остеклением накладывает дополнительные требования к расчёту инсоляции и, возможно, к установке дополнительных отопительных приборов в зоне эркера для компенсации теплопотерь. Все эти аспекты учитываются в рабочей документации, чтобы предоставить заказчику готовый продукт, готовый к эксплуатации.

Материалы, применяемые для внутренней отделки и покраски элементов из профилированного бруса, должны обладать паропроницаемостью, совместимой с работой стеновой конструкции. Использование паронепроницаемых красок и лаков может заблокировать естественную диффузию остаточной влаги из древесины, что приведёт к её загниванию. Поэтому выбор систем отделки должен базироваться на принципах строительной физики и рекомендациях производителей материалов. Фото готовых объектов, реализованных по аналогичным проектам, демонстрируют долговечность и эстетическую привлекательность таких решений при соблюдении технологии.

Организация строительного производства и контроль качества при возведении каркасного дома

Организация работ на площадке должна осуществляться в строгом соответствии с проектом производства работ (ППР), разработанным на основании СП 48.13330 «Организация строительства». Это особенно важно при застройке в условиях сложившейся застройки города или дачных участков. Чёткое соблюдение технологической последовательности операций, начиная от геодезической разбивки осей и заканчивая установкой кровли, позволяет избежать брака и несоответствия проектным данным. Наличие у организации собственных производственных мощностей для изготовления домокомплектов из бруса является гарантией стабильности качества и соблюдения геометрических размеров всех элементов.

Приёмка выполненных работ должна сопровождаться составлением актов освидетельствования скрытых работ, актов на ответственные конструкции. В соответствии с положениями Градостроительного кодекса РФ и ФЗ №123 «Технический регламент о требованиях пожарной безопасности», особое внимание уделяется обработке деревянных конструкций огнезащитными составами и устройству противопожарных преград. Узлы прохода дымоходов и вентиляционных каналов через перекрытия должны быть выполнены с соблюдением противопожарных отступок и разделок. Бригада плотников, ведущая монтаж, должна иметь соответствующую квалификацию для выполнения работ повышенной сложности.

Вопросы безопасности при монтаже также регламентируются действующими нормами. Применение грузоподъёмных механизмов и работа на высоте требуют соблюдения строгих правил, что минимизирует риски для персонала. Производитель работ обязан обеспечить строительную площадку средствами пожаротушения и ограждениями. Контроль качества со стороны технического надзора заказчика или самой подрядной организации позволяет своевременно выявлять и устранять возможные дефекты, такие как отклонения от вертикали или некачественная конопатка швов в брусе. Прозрачность этих процедур является залогом долговечности и надёжности всего каркасника.

Финишные операции, включающие монтаж кровельного покрытия (вальмовой, двускатной или четырёхскатной крыши, что определяется проектом), установку водосточной системы и отделку фасадов, завершают цикл строительства. Для повышения архитектурной выразительности и защиты древесины могут применяться различные технологии покраски и тонирования. Стоимость услуг по возведению фундамента, сборке каркаса, монтажу кровли и отделке зависит от сложности применяемых архитектурных форм (эркер) и выбранных материалов. Окончательная цена строительства рассчитывается индивидуально для каждого проекта с учётом всех пожеланий заказчика и геологических условий участка.

---

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Ключевые преимущества такого подхода заключаются в комплексном проектировании и выполнении работ под ключ, применении нормативно обоснованных конструктивных решений, наличии собственных производственных мощностей и квалифицированных бригад плотников, осуществлении технического контроля на всех этапах, прозрачном расчёте сметной документации и неукоснительном соблюдении регламентированных сроков строительства. Фирмы, предлагающие типовые и индивидуальные проекты, обеспечивают полный цикл работ — от эскиза до ввода в эксплуатацию, гарантируя качество и соответствие конечного результата ожиданиям.
